Κατασκευή Μπαγλαμά-Baglama construction 10.

Καλησπέρα σας,

   Στην σημερινή ανάρτηση θα μελετήσουμε τα παρακάτω θέματα:
  • Πλάνισμα μπράτσου στρώσης καθαριότητας.
  • Χάραξη και κοπή φαλτσογωνιάς για την κόλληση του καράβολα του μπαγλαμά.
  • Χάραξη και κοπή αρσενικού μόρσου μπράτσου μπαγλαμά.
  • Κόλληση καράβολα μπαγλαμά.
  • Κόλληση αυτιών καράβολα.
  • Κοπή σχεδίου καράβολα.
ΕΝΟΤΗΤΑ Β (ΜΠΡΑΤΣΟ ΜΠΑΓΛΑΜΑ)

ΒΗΜΑΤΑ 11-12 (ΠΛΑΝΙΣΜΑ ΜΠΡΑΤΣΟΥ ΜΠΑΓΛΑΜΑ-ΧΑΡΑΞΗ ΚΑΙ ΚΟΠΗ ΦΑΛΤΣΟΓΩΝΙΑΣ ΓΙΑ ΚΟΛΛΗΣΗ ΚΑΡΑΒΟΛΑ ΜΠΑΓΛΑΜΑ-ΧΑΡΑΞΗ ΚΑΙ ΚΟΠΗ ΑΡΣΕΝΙΚΟΥ ΜΟΡΣΟΥ-ΚΟΛΛΗΣΗ ΚΑΡΑΒΟΛΑ-ΚΟΛΛΗΣΗ ΑΥΤΙΩΝ ΚΑΡΑΒΟΛΑ-ΚΟΠΗ ΣΧΕΔΙΟΥ ΚΑΡΑΒΟΛΑ)

   Στην φωτογραφία No 51, πλανίζω την επιφάνεια του μπράτσου για να αφερεθεί μια λεπτή στρώση ξύλου ,ώστε να καθαρίσει το μπράτσο από τα υπολείμματα ξεραμένης κόλλας, από την κόλληση των τεμαχίων του μπράτσου.
Χρήση πλάνης για στρώση καθαριότητας
Φωτογραφία No 51 Πλάνισμα για στρώση καθαριότητας.

   Στην φωτογραφία No 52, φαίνεται η χάραξη της φαλτσογωνιάς, για την κοπή του φάλτσου που χρειάζεται για την κόλληση του καράβολα. Στον συγκεκριμένο μπαγλαμά η κλίση είναι 11 μοίρες.
Χάραξη φάλτσου με την φαλτσογωνιά για κλίση καράβολα
Φωτογραφία 52 Χάραξη φάλτσου κεφαλής μπαγλαμά.

   Στην φωτογραφία No 53 ,με την σεγάτσα αλεποουράς κόβω την φαλτσογωνιά, ακριβώς στην γραμμή που σημάδεψα πριν.
Κοπή φάλτσου με σεγάτσα αλεποουράς
Φωτογραφία No 53 Κοπή φάλτσου κεφαλής μπαγλαμά.

   Στην φωτογραφία No 54 ,τα δύο τεμάχια που προέκυψαν από την κοπή, πλανίζονται για την καλή συναρμογή της κόλλησης του καράβολα.
Πλάνισμα για καλή εφαρμογή του καράβολα
Φωτογραφία No54 Πλάνισμα επιφανειών για καλή συναρμογή.

   Στην φωτογραφία No 55, φαίνεται η σχεδίαση του δοντιού (μόρσου) ,που αργότερα θα φιλιάσει στον τάκο του μπαγλαμά ,κατά την κόλληση του μπράτσου στο σκάφος του οργάνου.
Το μόρσο
Φωτογραφία No 55 Η σχεδίαση του μόρσου.

   Στην φωτογραφία No 56, φαίνεται η κοπή του μόρσου στις γραμμές χάραξης. Το μόρσο έχει μήκος 40mm(χιλιοστά).
Η κοπή του μόρσου
Φωτογραφία No 56 Η κοπή του μόρσου.

   Στην φωτογραφία No 57 ,αλείφω με κόλλα τις επιφάνειες συναρμογής του καράβολα και ακολουθεί η κόλληση του.
Διάστρωση κόλλας για την συγκόλληση του καράβολα
Φωτογραφία No 57 Διάστρωση κόλλας για συγκόλληση κεφαλής μπαγλαμά.

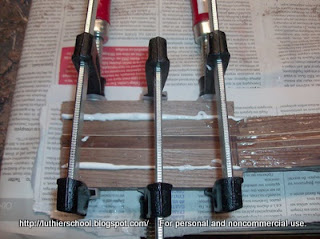

   Στην φωτογραφία No 58 ,κολλάω τον καράβολα με την χρήση σφιγκτήρων. Ο συγκεκριμένος τρόπος κόλλησης ,εξασφαλίζει μηδενικό γλίστρημα των επιφανειών κατά το πρεσάρισμα.
Κόλληση του καράβολα με την χρήση σφιγκτήρων
Φωτογραφία No 58  Η κόλληση της κεφαλής του μπαγλαμά.

Στην φωτογραφία No 59, κολλάω τα αυτιά του καράβολα από ξύλο καρυδιάς.
Κόλληση αυτιών του καράβολα
Φωτογραφία No 59 Η κόλληση των αυτιών της κεφαλής.

Στην Φωτογραφία No 60 ,φαίνεται η κοπή του σχεδίου του καράβολα με τον σεγοφόρο.

Κοπή σχεδίου καράβολα με τον σεγοφόρο
Φωτογραφία No 60 Κοπή σχεδίου κεφαλής μπαγλαμά.
 ΠΡΟΣΟΧΗ: Όλες οι κολλήσεις πρέπει να μένουν από 24 έως 48 ώρες πριν προχωρήσουμε σε επόμενα στάδια επεξεργασίας ,για να πετύχουμε την καλύτερη δυνατή ποιότητα συγκόλλησης.

  Σε επόμενη ανάρτηση ,θα σας δείξω πως να κατασκευάζετε την φωλιά για το μόρσο ,καθώς και την συγκόλληση του μπράτσου στο σκάφος του μπαγλαμά. Αν έχετε οποιεσδήποτε απορίες γράψτε ελεύθερα στα σχόλια. Γειά και χαρά σας!

24 σχόλια:

  1. Όλα γίνονται με μεράκι γι΄αυτό το αποτέλεσμα είναι εξαιρετικό!Μπράβο Luthier!!!Καλή συνέχεια!!! Θαλασσινή

    ΑπάντησηΔιαγραφή
  2. Έχει και η κεφαλή του μπαγλαμά αυτιά;
    Κοίτα τι μαθαίνει ο άνθρωπος.
    Luthier μην ξεχάσεις να τις βάλεις και......μάτια!
    Είσαι απίστευτος με την δουλειά που παρουσιάζεις.
    Να είσαι καλά!

    ΑπάντησηΔιαγραφή
  3. Συγχαρητήρια φίλε Luthier για το μεράκι και την υπομονή σου!!!!!!
    Είμαι σίγουρη πως το αποτέλεσμα θα είναι υπέροχο!!!!!!!!!!!!!!!

    ΑπάντησηΔιαγραφή
  4. Γιώργο υποκλίνομαι !!!!
    Οι φωτογραφίες σου πολύ κατατοπιστικές και μου λύνουν αρκετά ερωτήματα :
    1. Τώρα κατάλαβα πως σε κάποια τετράχορδα οι κόντρες συνεχίζονται και στο καράολο. Ερώτηση1 : και σε αυτά τα καράολα κολλάμε αυτιά ; Ερώτηση2: Το κομμάτι που μένει το κολλάς με το μενίκι κάνοντας flip ;
    2. Η κοπή του μάνικου με σαγάτσα χελιδονοουράς με βολεύει αφάνταστα, δεδομένου ότι λόγω έλλειψης χώρου δεν έχω πριονοκορδέλα. Ερώτηση : η κοπή γίνεται καλή ή θέλει πολύ επεξεργασία μετά;
    3. Αλήθεια αυτό το όμορφο σκάφος που βλέπω στις φωτό τι είναι ;

    ΑπάντησηΔιαγραφή
  5. Φίλε να είσαι καλά,η παρουσίαση της κατασκεύης σου είναι φανταστική.

    ΑπάντησηΔιαγραφή
  6. Φιλε μεχρι εδω η δουλεια σου ειναι καταπλικτικη θα ηθελα να μας πεις σε πιο σημειο σε cm εφαρμοζουμε την κοπη φαλτσου με γωνια 11 μοιρων που αναφερεις παραπανω. καλη συνεχεια. Γρηγοριος ..........

    ΑπάντησηΔιαγραφή
  7. Καλημέρα και πάλι συγχαρητήρια. Έχω κάποιες ερωτήσεις:
    1ον Τι κόλλα χρησιμοποιείται;

    2ον Η κόλληση της κεφαλής απο ότι καταλάβα είναι απο το κομμάτια που έμειναν κατά την κοπή που έγιναν στην φωτο Νο53;

    Επίσης σας είναι εύκολο κάποια στιγμή να φτιάξετε μια ενότητα με τα αρχικά υλικά που θα μπορούσε ένας αρχάριος να προμηθευτεί απο κάποιο online κατάστημα όπου υπάρχουν άφθονα εργαλεία με διάφορες διαστάσεις (λεπτομέρειες προϊόντων μετους κωδικούς τους);
    Για να μην σας φέρω σε δύσκολη θέση, μπορώ να κάνω μια συγκέντρωση υλικών απο ένα κατάστημα και να σας τα παραθέσω;
    Αυτό σας το λέω για να μην γίνει η άσκοπη αγορά εργαλείων που δεν θα είναι τα σωστά για την δουλεία μας.
    Κυκλοφορούν πχ. κάποια σετ απο λίμες με κάποια νούμερα. Τι θα μπορούσατε να μας προτείνεται;

    Βλέπω δηλαδή στις φωτογραφίες κάποια ωραία εργαλεία (φαλτσογωνία, πριόνι, πλάνες).

    Υπόψιν ότι διάβασα όλο το blog σας μέχρι τώρα, έχετε ήδη αναφερθεί σε ενότητες για τα εργαλεία.
    Μπορείτε να μας προτείνεται κάποιες πηγές προμήθειας των εργαλείων;; Στο forum σας βέβαια υπάρχει αναφορά. Αλλά έτσι όπως είναι εδώ όλα μαζεμένα θα ήταν καλύτερα πιστεύω.

    Επίσης την ξυλεία που την προμηθευόμαστε; Που θα βρώ αυτό το ωραίο κομμάτι καρυδιάς που έχετε για το ξεκίνημα του σκαφτού μπαγλαμά; Απο που προμηθευτήκατε τον έβενο;

    Όλα αυτά πιστεύω θα μας γλιτώσουν απο πολύ χρόνο και κόπο, τον οποίον είμαι σίγουρος ότι εσείς στα πρώτα σας βήματα το περάσατε.

    Και πάλι πολλά πολλά μπράβο για την καταπληκτική σας δουλειά.

    ΑπάντησηΔιαγραφή
  8. Φίλη Θαλασσινή σε ευχαριστώ πολύ,το μεράκι μας έμεινε, αν το χάσουμε και αυτό χαθήκαμε! Να είσαι πάντα καλά!

    ΑπάντησηΔιαγραφή
  9. Γεια σου Χριστίνα, σε ευχαριστώ ,να είσαι πάντα καλά!

    ΑπάντησηΔιαγραφή
  10. Καλώς την φίλη μου την Τζέσσυ, σε ευχαριστώ πολύ!

    ΑπάντησηΔιαγραφή
  11. Φίλε Βαγγέλη καλησπέρα,αν το πλάτος του μπράτσου το έχεις κόψει σε τέτοιες διαστάσεις που να καλύπτουν το πλάτος της κεφαλής, δεν χρειάζεται η κόλληση αυτιών,τα αυτιά τα κολλάμε για να έχουμε το απαραίτητο πλάτος στο καράολο, ώστε να μπορέσουμε να κόψουμε το σχέδιο που θέλουμε.Την κεφαλή την φλιπάρω όπως πολύ σωστά αναφέρεις. Η κοπή με σεγάτσα αλεποουράς γίνεται μια χαρά ,αν το πριόνι είναι καλής ποιότητας, η επεξεργασία είναι ελάχιστη,λίγο πλάνισμα στις επιφάνειες και λίγο γυαλοχαρτάρισμα και είσαι ok,πάντως καλό είναι, τις γραμμές κοπής να τις χαράζεις με κάποιο χαρακτικό εργαλείο,(σουβλί)ή οποιδήποτε εργαλείο-χαράκτη διαθέτεις ώστε η κοπή να γίνεται καθαρά.Το σκάφος είναι τετράχορδου μπουζουκιού, που έχω κατασκευάσει εδώ και πάρα πολύ καιρό και λέω επιτέλους να το κάνω όργανο κάποια στιγμή. Να είσαι καλά φίλε!

    ΑπάντησηΔιαγραφή
  12. Φίλε ανώνυμε 7:05 μ.μ. να είσαι καλά!

    ΑπάντησηΔιαγραφή
  13. Φίλε Γρηγόριε, από την μια πλευρά του μπράτσου και συγκεκριμένα από την πλευρά που θα κολληθεί η κεφαλή, μετράμε τόσα χιλιοστά όσο το μήκος της κεφαλής που έχουμε αποφασίσει. Στο συγκεκριμένο όργανο ξεκινώ το φάλτσο 120mm, δηλαδή 12 εκατοστά(cm)από την άκρη του μπράτσου,καλό είναι να αφήνουμε λίγο περισσότερο μήκος για να έχουμε το περιθώριο να σχεδιάσουμε την κεφαλή μας με ευχέρεια.

    ΑπάντησηΔιαγραφή
  14. Φίλε ανώνυμε 1:02μ.μ. στην οργανοποιία χρησιμοποιούμε μια μεγάλη ποικιλία από κόλλες:Ψαρόκολλα ,η οποία δουλεύεται ζεστή για συγκολλήσεις που χρειάζονται θερμότητα,όπως σκάφη με ντούγιες,υπάρχουν και διάφορες συνθετικές κόλλες,οιPVA τελευταίας τεχνολογίας κάνουν για σκληρά και εξωτικά ξύλα-(pva χρησιμοποιώ σε αυτόν τον μπαγλαμά), οι PVA όταν στεγνώσουν γίνονται διάφανες,υπάρχουν ακόμη οι κυανοακρυλικές-super glue- και οι βενζινόκολλες για κόλληση πλαστικών (ασετόπαστες),σε κάποιες περιπτώσεις χρησιμοποιούνται ακόμη και οι κόλλες εποξειδικής ρητίνης. Η κόλληση της κεφαλής γίνεται έτσι όπως καταλάβατε, με flip=αναρρίπτω, η κεφαλή κολλιέται αφού την φέρουμε "τούμπα".Σχετικά με τα υλικά σας παραπέμπω εδώ:http://organopoios.wordpress.com/ κάντε κλικ στην ξυλεία και υλικά και θα βρείτε πολύ χρήσιμες πληροφορίες.Σκοπεύω σύντομα, να κάνω ένα αφιέρωμα, με τα απολύτως απαραίτητα εργαλεία για έναν luthier, στο οποίο θα βρείτε πιστεύω αρκετή βοήθεια επί αυτών των θεμάτων. Γεια και χαρά!

    ΑπάντησηΔιαγραφή
  15. Φιλε Γιωργο καταπληκτικη δουλεια!!
    Πολλα συγχαρητηρια!!

    ΑπάντησηΔιαγραφή
  16. Καλημέρα είμαι ο Ανώνυμος 1:02. Σας ευχαριστώ για τις απαντήσεις σας.
    Ποιά η εφαρμογή της PVA κόλλας; πριν κολλήσετε την αφήνεται λίγο να στεγνώσει; νομίζω ότι αραιώνεται και με λίγο νερό ή κάνω λάθος;
    Περιμένω με ανυπομονησία μια λίστα εργαλείων για εμάς που τώρα πρωτοξεκινάμε. Καλό είναι να υπάρχει σε κάθε εργαλείο και παραπομπή σε κάποιο Link με φωτογραφίες.
    Να είστε πάντα καλά με υγεία και να προσφέρεται έτσι απλόχερα τις γνώσεις σας.
    Εάν χρειαστεί στο μέλλον να θέλουμε να σας συναντήσουμε και να δούμε απο κοντά τη δουλειά σας θα είναι εφικτό;
    Σας ευχαριστώ

    ΑπάντησηΔιαγραφή
  17. Καλησπερα φιλε Luthier μια ερωτηση μονο να κανω.. επειδη περιμενω με μεγαλη ανυπομονεσια το επομενο construction ποτε θα το δημοσιευσεις.??

    ΑπάντησηΔιαγραφή
  18. καταπληκτικη δουλεια..συγχαρητηρια!!

    ΑπάντησηΔιαγραφή
  19. Ευχαριστώ Δημήτρη να είσαι καλά!

    ΑπάντησηΔιαγραφή
  20. Φίλε Γιάννη, στις pva κόλλες δεν περιμένουμε να στεγνώσουν για να ασκήσουμε πίεση, οι κόλλες που χρειάζονται χρόνο αναμονής είναι οι βενζινόκολλες. Τις pva τις χρησιμοποιούμε ως έχουν,στα υλικά οργανοποιίας θα αναφέρω λεπτομερείς πληροφορίες για όλες τις κόλλες, φτάνει να βρω λίγο ελεύθερο χρόνο φίλε,να είσαι καλά.

    ΑπάντησηΔιαγραφή
  21. Φίλε Δημήτρη μόλις το δημοσίευσα!

    ΑπάντησηΔιαγραφή
  22. Γεια σου φίλε luthier μέχρι τώρα ήξερα να παίζω όργανα χάρης όμως τα δωρεάν μαθήματα σου μπορώ πια να λέω ότι ξέρω να φτιάχνω!!!!
    Εξαιρετική δουλειά!!!!!Σοφία

    ΑπάντησηΔιαγραφή
  23. Καλησπέρα Σοφία μου ,να είσαι πάντα καλά!!!

    ΑπάντησηΔιαγραφή

Αφήστε τα σχόλια σας,τις απόψεις σας,τις παρατηρήσεις σας, ακόμη και ενδεχόμενες απορίες ή ερωτήσεις σας,είναι χαρά μου να σας απαντήσω!Απαντώ πάντα σε κάθε νέα μου ανάρτηση!
